改進及應用

　　2.1 建立改進模型

　　針對集中供料系統的缺陷，重新改進了供料控制系統(如圖 2 所示)，當輸入產品編號

　　圖2控制系統改進后的模型

　　和材料烘干時間后，系統就會自動生成實際用料量和干燥機輸料量并進行比較和分析，并且作信息反饋，實現了兩者的關聯控制。

　　2.2 改進集中供料控制系統

　　對目前的集中供料裝置控制系統進行改進。在系統中建立一個與產品成型能力和干燥機干燥能力有關的數據庫，同時在控制面板上增加 2 個選擇頁面，通過輸入干燥時間和產品編號,實現兩者的關聯控制。

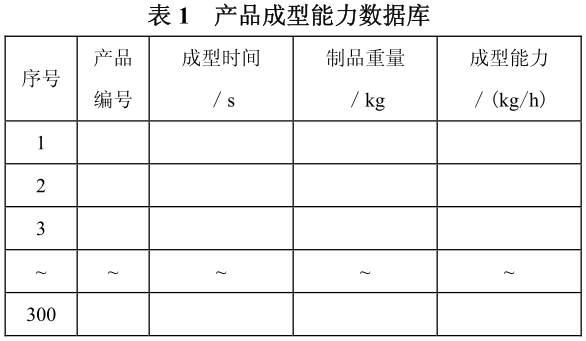

　　1)建立一個與產品編號對應的產品成型能力的數據庫，見表 1。

　　注 1：該數據庫設計為最大可輸入300種產品，以滿足不同公司的需要;

　　注 2：成型時間為生產單個產品所需要的時間，可提前導入;

　　注 3：制品重量等于成品重量和損失重量之和，可提前導入;

　　注 4：當輸入產品編號時，系統會自動計算，生成產品成型能力。

　　運算公式如下:

　　式中，Q 為產品成型能力，Kg/s;m 為制品重量，Kg;t 為成型時間，s

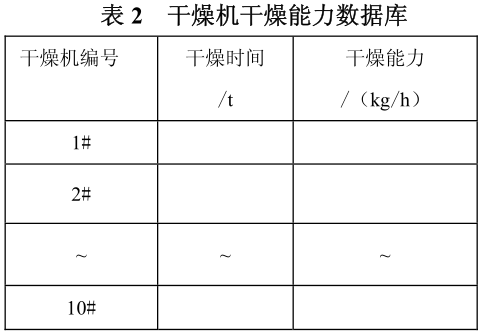

　　2)建立一個與材料烘干時間對應的干燥機干燥能力數據庫，見表 2。

　　注 1：該數據庫設計為最大可輸入 30 臺干燥機，以滿足不同公司的需要;

　　注 2：干燥筒容量和干燥材料是固定的，可提前導入;

　　注 3：當輸入干燥時間時，系統會自動計算并生成干燥能力值，運算公式如下：

　　式(4)中，B 為干燥能力，Kg/h;V 為料筒容量，Kg; t 為 塑料粒子的烘干時間，h。

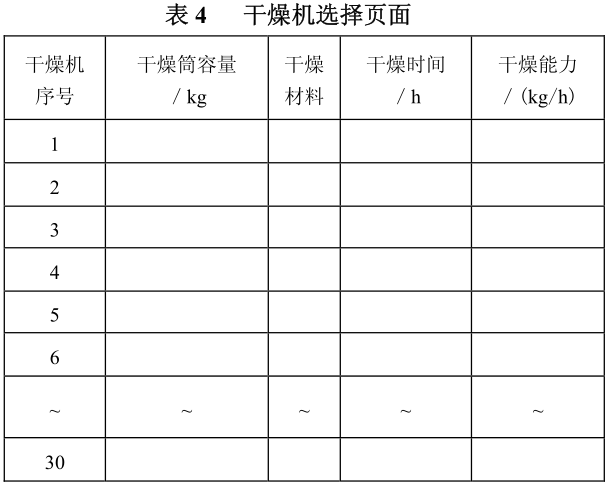

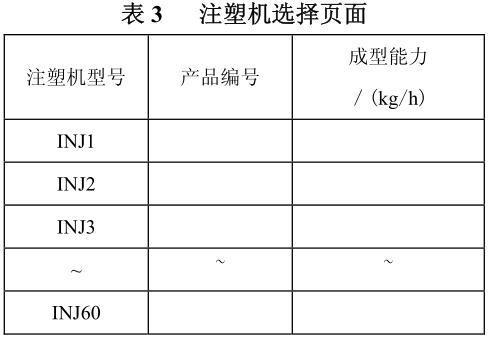

　　3)在以上數據庫的基礎上，建立如表 3、表 4所示的兩個選擇頁面。

　　注1：該界面設計為最大可輸入60 臺注塑機，以滿足不同公司的需要;

　　注 2：應用時，操作者只要輸入產品編號，系統便會調用產品成型能力數據庫中的信息，自動生成成型能力。

　　注 1：該界面設計為最大可輸入10臺干燥機，以滿足不同公司的需要;

　　注 2：應用時，操作者只要輸入干燥時間，系統便會調用干燥機干燥能力數據庫中的信息，自動生成干燥能力。

　　隨著現代制造業的不斷發展，企業對塑料制品質量的要求也就越來越高。作為塑料制品原材料的塑料粒子，其烘料、配料的效果以及輸送過程，將直接影響塑料產品的質量。針對塑料粒子烘干時間與輸送量無法關聯控制的問題，通過建立改進模型，重新編制集中供料控制系統的數據庫，最終可以實現了兩者的關聯控制。
